Parkovací systém ultrazvukový parkovací senzor
Úvod
Parkovací systém s ultrazvukovým parkovacím čidlem pomocí principu fungování ultrazvukových vln, který detekuje, zda je parkovací místo obsazeno či nikoliv, a pomocí LED indikátoru rozlišuje jeho stav (ČERVENÁ je obsazená, ZELENÁ je k dispozici), což může vodítko řidiče najít rychle místo a zlepšit úroveň řízení parkování. Současně odeslat stav hornímu řadiči.
Obrázek
Parametr
Provozní | DC18V ~ 30V, doporučujeme : | Princip činnosti | Detekce ultrazvukem |
Napětí | 24V | ||
Typický | Červené světlo : 65 mA | Sdělení | RS-485 |
Proud | Zelené světlo : 56 mA | Režim | |
Dimenze | 130 * 130 * 80 mm | Kódování adres | 00 ~ 31, Prostřednictvím 5 propojky |
adresování | |||
Detekce | 290 cm , přes 2 propojky | Provozní | -20 až + 50 ° C |
Rozsah | nastavení | Teplota | |
ESD | 12KV | Test pulzního vlaku | ± 4KV |
Tabulka 2
Indikátor stavu práce
Indikátor stavu práce (červený): rozsvítí se pomocí komunikace a detekovaných objektů
S1 Nastavení jumperu
Instrukce pro nastavení jumperu S1 :
Zleva doleva, (LH) 【1,2,3,4,5,6,7】, dolní 5 číslo (1-5) je nastavení adresy, vyšší 2 číslo (6-7) jsou adresa instalace výšky, jumper v prostředku 1, bez propojovacích prostředků 0.
Nastavení adresy : Dolní 5 číslo (5, 4, 3, 1, 1) Odpovídající binární adresa 16,8,4,2,1. Různý počet kombinací skokových linek, jako je adresa parkoviště 3, je třeba propojit 1 a 2.
Vzdálenost detekce: Sen 1 0 | Přidat detektor : Přidat ( 4 -> 0 ) | |||
Sen10 | Výška instalace | Horizontální vzdálenost od parkoviště | Addr | Addr |
( Y ) | line ( X ) | |||
0 0 | 180CM - 210CM | přímo nad parkovací částí | 0 0 0 0 0 | 00 |
0 1 | 230CM - 250CM | přímo nad parkovací částí | 0 0 0 0 1 | 01 |
1 0 | 250CM - 270CM | přímo nad parkovací částí | ...... | ... |
1 1 | 270CM - 290CM | přímo nad parkovací částí | 1 1 1 1 1 | 31 |
Tabulka 3
Poznámka:
1, Když parkovací vodicí systém ultrazvukový parkovací senzor nastavit propojku, opakovaně několikrát vytlačte a vytáhněte několikrát, abyste odstranili vrstvu oxidu, abyste zajistili dobrý kontakt.
2, Navržená výška instalace je Y: 2.4m-3m, Instalováno přímo nad parkovací částí, aby byla zajištěna spolehlivá detekce.

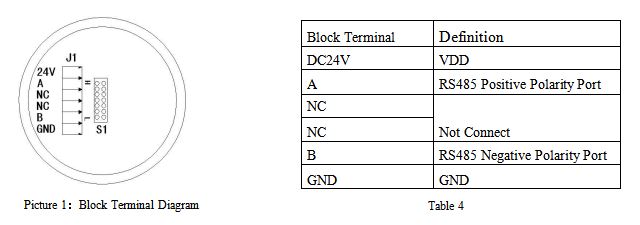

Instrukce blokového terminálu

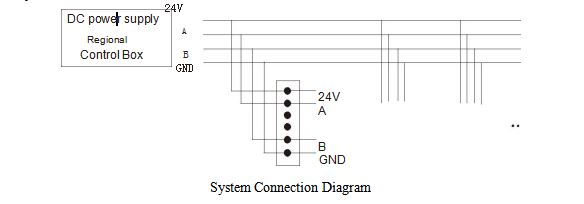

Pokyny k připojení k systému
1. Zařízení pod jedním RCM s výhodou připojeným v režimu sběrnice, adresování detektoru pět propojky, jedna komunikační sběrnice může dovolit nejvýše 32 detektorů.
2. Detektory pod jedním RCM získají stejnosměrné napájení z RCM. S ohledem na technickou ztrátu on-line ztráty, detektor používá širokou škálu návrhu napájecího zdroje.
3. Aby bylo zajištěno správné fungování koncového zařízení, doporučuje se použít napájení 24V DC. Regionální řídicí jednotka napájecího zdroje se rovná spotřebě energie 150% až 200% celkového napájecího zdroje, aby se zajistilo spolehlivé spuštění a práce po dlouhou dobu.
